echarts南丁格尔玫瑰图使用配置

1、认识安装和使用

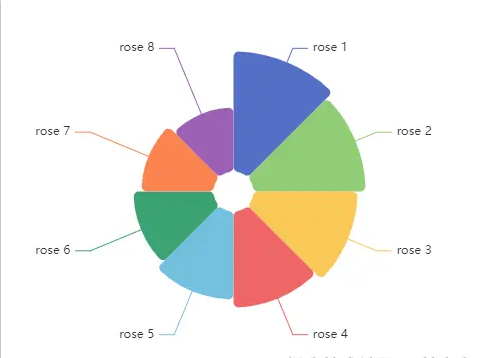

先来看看我们南丁格尔玫瑰图是什么样子：

🍉安装可以参考之前文章，会使用直接跳过

官网效果

2、🍉 简单安装使用

先确保你安装的是Echarts5，否则的化安装一下

yarn add echarts

// 结构部分
<div ref="echartradarRef1" style="width: 50%; height: 400px;"></div>


// 引入部分
import * as echarts from 'echarts';// 5.4区别4引入方式
const echartradarRef1 = ref(null);
onMounted(() => {
    initChartradar();
});

展示一下官方给我们的默认设置

// 雷达图
const initChartradar=()=>{
  // 在 DOM 挂载后初始化 ECharts
    let chart = echarts.init(echartradarRef1.value);
    // 设置图表的配置项和数据
    let option = {
  title: {
    text: 'Nightingale Chart',
    subtext: 'Fake Data',
    left: 'center'
  },
  tooltip: {
    trigger: 'item',
    formatter: '{a} <br/>{b} : {c} ({d}%)'
  },
  legend: {
    left: 'center',
    top: 'bottom',
    data: [
      'rose1',
      'rose2',
      'rose3',
      'rose4',
      'rose5',
      'rose6',
      'rose7',
      'rose8'
    ]
  },
  toolbox: {
    show: true,
    feature: {
      mark: { show: true },
      dataView: { show: true, readOnly: false },
      restore: { show: true },
      saveAsImage: { show: true }
    }
  },
  series: [
    {
      name: 'Area Mode',
      type: 'pie',
      radius: [20, 140],
      center: ['75%', '50%'],
      roseType: 'area',
      itemStyle: {
        borderRadius: 5
      },
      data: [
        { value: 30, name: 'rose 1' },
        { value: 28, name: 'rose 2' },
        { value: 26, name: 'rose 3' },
        { value: 24, name: 'rose 4' },
        { value: 22, name: 'rose 5' },
        { value: 20, name: 'rose 6' },
        { value: 18, name: 'rose 7' },
        { value: 16, name: 'rose 8' }
      ]
    }
  ]
};

    // 使用配置项和数据显示图表
    chart.setOption(option);
}

然后我们看看效果

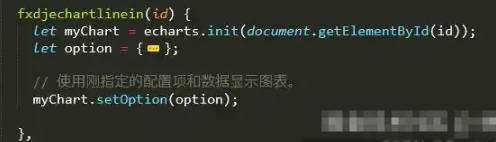

使用函数配置分为三个部分：初始化=> 设置配置=> 地图使用参数

配置代码如下

bash

 代码解读
复制代码option = {
  legend: {
    top: 'bottom'
  },
  toolbox: {
    show: true,
    feature: {
      mark: { show: true },
      dataView: { show: true, readOnly: false },
      restore: { show: true },
      saveAsImage: { show: true }
    }
  },
  series: [
    {
      name: 'Nightingale Chart',
      type: 'pie',
      radius: [50, 250],
      center: ['50%', '50%'],
      roseType: 'area',
      itemStyle: {
        borderRadius: 8
      },
      data: [
        { value: 40, name: 'rose 1' },
        { value: 38, name: 'rose 2' },
        { value: 32, name: 'rose 3' },
        { value: 30, name: 'rose 4' },
        { value: 28, name: 'rose 5' },
        { value: 26, name: 'rose 6' },
        { value: 22, name: 'rose 7' },
        { value: 18, name: 'rose 8' }
      ]
    }
  ]
};

3、🍉详细参数配置

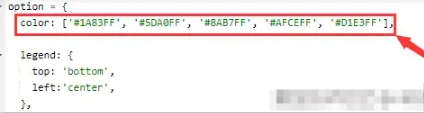

🍓 给每个圈配置自定义颜色

option => color

颜色设置在option 对象里面外层直接写一个数组
color: ['#1A83FF', '#5DA0FF', '#8AB7FF', '#AFCEFF', '#D1E3FF'],

直接使用活数据颜色

option => series => data => itemStyle => color

option = {
  series: [{
    type: 'pie',
    radius: ['40%', '60%'], // 设置为圆环图
    data: [
      { value: 100, name: '苹果', itemStyle: { color: '#ff7f50' } },  // 设置苹果项的颜色
      { value: 200, name: '香蕉', itemStyle: { color: '#ffcc00' } },  // 设置香蕉项的颜色
      { value: 150, name: '橙子', itemStyle: { color: '#ffa500' } }   // 设置橙子项的颜色
    ]
  }]
};

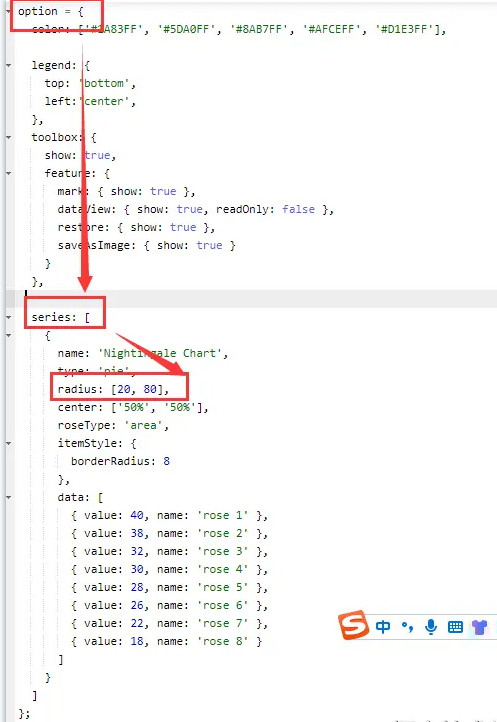

🍓 更改圈的大小

调整option下series里面的redius【也可以借这个参数实现不同的内圈外圈和负向向里】

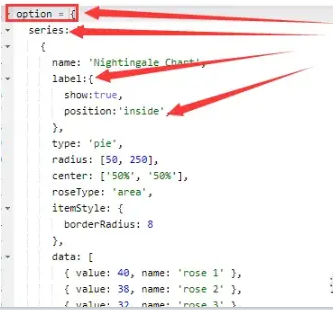

🍓扇形图上文字展示位置

在option => series=> label 对位置进行设置

 label:{
   show:true,
   position:'inside',
   //inside 扇形图上 ，center 扇形图中间 ,  outside  扇形图外面
},

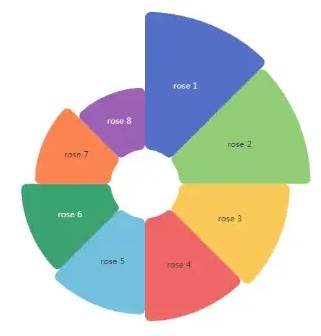

然后我们看看效果

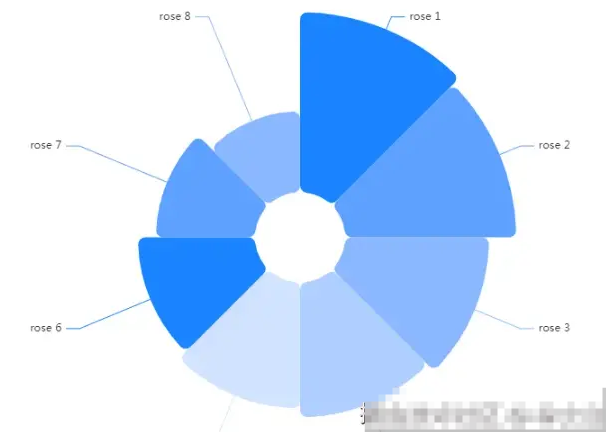

🍓扇形图线段大小（outside时生效）

在option => series=> label=> distance 对位置进行设置

 label: {
    show: true,
    position: 'outside', // 标签显示在外部
    distance: 15, // 标签与扇形图形之间的距离
    formatter: '{b}: {c}' // 标签格式
  }

🍓更改显示文字名称和值以及换行

在option => series=> label=> formatter设置

 label:{
   show:true,
   position:'inside',
   formatter: '{b}:{c}:{d}%',
   //inside 扇形图上 ，center 扇形图中间 ,  outside  扇形图外面
},

踩坑

这里格外注意formatter之中的换行br是不生效的

如果你有换行的需求，应该已经尝试了很多次了就是换行不生效，这是因为这里得用\n,哈哈

 label:{
   show:true,
   position:'inside',
   formatter: '{b}:\n{c}:\n{d}%',
   //inside 扇形图上 ，center 扇形图中间 ,  outside  扇形图外面
},

效果:

更改文字大小和颜色

在option下series下label 里面添加一些具体参数

  position: 'center', // 数值显示在内部
  fontSize: 18,
  color: '#1890FF',
  fontWeight: 600,
  backgroundColor:'#fff', //
  width:68,

⑤ 修改提示文字的格式

在option下series下label 里面修改参数formatter

  formatter: '{d}%', // 格式化数值百分比输出

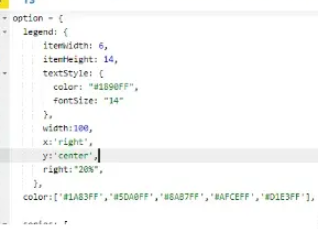

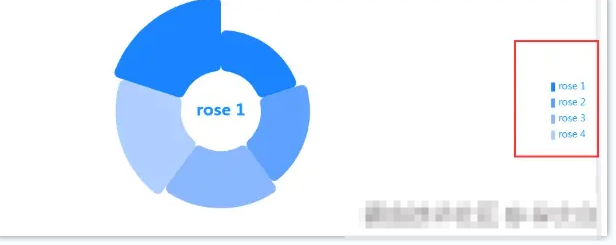

🍓更改legend图例相关信息

在option 下的legend 进行修改

  legend: {
      itemWidth: 6,
      itemHeight: 14,
      textStyle: {
        color: "#1890FF",
        fontSize: "14"
      },
      width:100,
      x:'right',
      y:'center',
      right:"20%",
    },

❤ 其中参数如下：

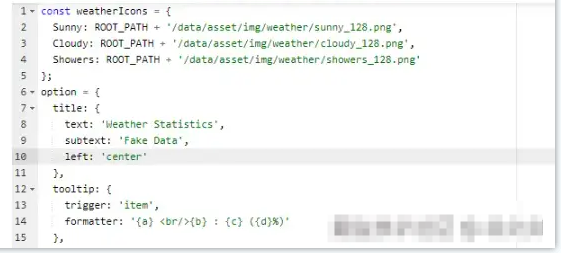

🍓更改提示文本格式和其他相关信息

更改option下tooltip 相关信息，利用formatter 重构格式

 tooltip: {
    trigger: 'item',
    formatter: '{a} <br/>{b} : {c} ({d}%)'
  },

4、踩坑

🍓 更改文字大小和颜色出现文字重复并且遮盖不全的问题

在option下series下label 里面添加背景色和宽度 【解决文字重复并且遮盖不全问题】

  backgroundColor:'#fff',
  width:68,
